Pallet Racking คืออะไร?

A ที่วางพาเลท ระบบเป็นกรอบการจัดเก็บวัสดุที่ออกแบบมาเพื่อเก็บสินค้าที่จัดเรียงบนพาเลทในแนวนอนหลายระดับภายในคลังสินค้าหรือศูนย์กระจายสินค้า เป็นโซลูชันการจัดเก็บข้อมูลที่ใช้กันอย่างแพร่หลายในคลังสินค้าเชิงพาณิชย์ทั่วโลก ช่วยให้สิ่งอำนวยความสะดวกต่างๆ สามารถเพิ่มพื้นที่แนวตั้งได้สูงสุด จัดระเบียบสินค้าคงคลังอย่างเป็นระบบ และช่วยให้รถยกหรือรถเข้าถึงเข้าถึงทุกพาเลทที่จัดเก็บไว้ได้

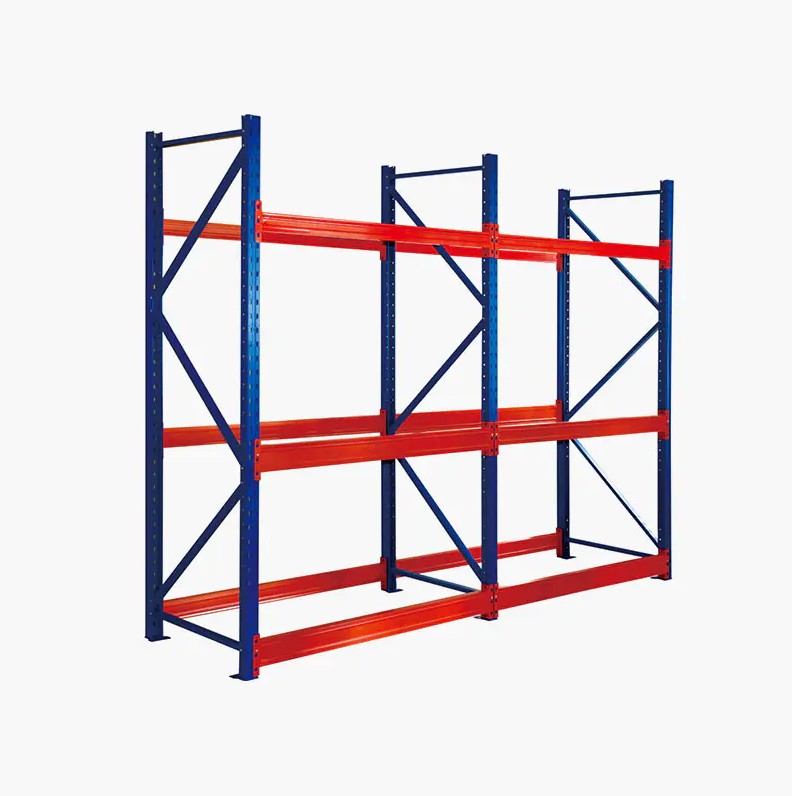

ชั้นวางพาเลทแบบพื้นฐานที่สุดประกอบด้วยโครงเหล็กตั้งตรง (เสา) คานรับน้ำหนักแนวนอนที่ทอดระหว่างเสา และอุปกรณ์ค้ำยันและอุปกรณ์เพื่อความปลอดภัยต่างๆ พาเลทที่บรรทุกสินค้าจะถูกวางบนคานด้วยรถยก ทำให้เกิดแถวและระดับการจัดเก็บที่เป็นระเบียบซึ่งจะขยายขึ้นไปตามความสูงของคลังสินค้าที่มีอยู่ ซึ่งโดยทั่วไปจะสูงถึง 6 ถึง 12 เมตรขึ้นไป ในโกดังไฮเบย์อันทันสมัย

วัตถุประสงค์พื้นฐานของการจัดเรียงพาเลทคือการเปลี่ยนพื้นที่ดิบให้เป็นความจุในการจัดเก็บตามปริมาตร คลังสินค้าที่มีความสูงชัดเจน 6 เมตร และระบบชั้นวางแบบเลือกได้มาตรฐานสามารถจัดเก็บได้ ตำแหน่งพาเลทเพิ่มขึ้นสามถึงสี่เท่า กว่าพื้นที่เดียวกันที่ใช้สำหรับการวางซ้อนบนพื้นระดับเดียว ทำให้การแร็คเป็นหนึ่งในการลงทุนที่มีผลกระทบสูงสุดที่การดำเนินการด้านลอจิสติกส์สามารถทำได้

ส่วนประกอบหลักของระบบจัดวางพาเลท

การทำความเข้าใจส่วนประกอบโครงสร้างของชั้นวางพาเลทช่วยให้ผู้ปฏิบัติงานระบุ ติดตั้ง และบำรุงรักษาระบบได้อย่างถูกต้อง แต่ละองค์ประกอบมีบทบาทที่กำหนดไว้ในเส้นทางการบรรทุกตั้งแต่สินค้าที่จัดเก็บลงไปจนถึงพื้นคลังสินค้า

เฟรมตรง

โครงตั้งตรงเป็นกระดูกสันหลังแนวตั้งของโครงสร้างชั้นวาง แต่ละเฟรมประกอบด้วยเสาตั้งตรงสองเสาที่เชื่อมต่อกันด้วยค้ำยันแนวนอนและแนวทแยงเพื่อสร้างแผงที่แข็งแรง ผลิตขึ้นในความสูงต่างๆ (โดยทั่วไป 3 ถึง 12 เมตร) ความลึก (600 มม. ถึง 1,100 มม.) และโปรไฟล์หน้าตัด (โดยทั่วไปคือเหล็กหน้าตัด C หรือเหล็กหน้าตัดเปิด) เพื่อให้เหมาะกับความต้องการรับน้ำหนักและความสูงที่แตกต่างกัน โปรไฟล์คอลัมน์ตั้งตรงจะกำหนดความสามารถในการรับน้ำหนักของระบบชั้นวาง — โปรไฟล์ที่หนักกว่าจะรับน้ำหนักได้สูงกว่าและต้านทานแรงดัดงอจากการกระแทกได้ดีกว่า

โหลดคาน

คานรับน้ำหนักคือส่วนประกอบเหล็กแนวนอนที่เชื่อมต่อโครงตั้งตรงคู่หนึ่งและรองรับการรับน้ำหนักของพาเลทโดยตรง มีความยาวต่างกัน (โดยทั่วไปคือ 1,800 มม. ถึง 3,600 มม.) และความลึกของส่วนต่างๆ เพื่อรองรับช่วงพาเลทเดี่ยว สอง หรือสามพาเลท คานเชื่อมต่อกับโครงตั้งตรงผ่านคลิปนิรภัยหรือระบบตัวเชื่อมต่อแบบล็อค ช่วยให้สามารถปรับความสูงได้มาตรฐานเพิ่มขึ้นทีละ 50 มม. หรือ 75 มม. เพื่อรองรับความสูงของพาเลทและผลิตภัณฑ์ที่แตกต่างกันโดยไม่ต้องใช้เครื่องมือ

ระดับลำแสงและการกำหนดค่าเบย์

ช่องใส่ของเดี่ยวประกอบด้วยโครงตั้งตรง 2 โครงพร้อมชุดคานรับน้ำหนักในแต่ละระดับการจัดเก็บ จำนวนระดับลำแสงต่อช่องถูกกำหนดโดยความสูงของโครงและระยะห่างที่ต้องการเหนือพาเลทแต่ละอัน สามารถรองรับโครงตั้งตรงขนาด 6 เมตรทั่วไปพร้อมพาเลทสูงมาตรฐาน 1,200 มม. ได้ ระดับลำแสงสามถึงสี่ระดับ โดยแต่ละพาเลทจะยึดหนึ่ง สอง หรือสามพาเลท ขึ้นอยู่กับความยาวของลำแสงและขนาดของพาเลท

แผ่นฐานและจุดยึดพื้น

โครงตั้งตรงแต่ละโครงวางอยู่บนแผ่นฐานที่กระจายน้ำหนักจุดลงในแผ่นพื้นคลังสินค้า แผ่นฐานจะยึดกับพื้นโดยใช้พุกเคมีหรือเชิงกลที่ระบุโดยวิศวกรโครงสร้าง โดยพิจารณาจากน้ำหนักบรรทุกและข้อกำหนดเฉพาะของแผ่นพื้นคอนกรีต การยึดพื้นอย่างถูกต้องถือเป็นข้อกำหนดด้านความปลอดภัยที่สำคัญ และได้รับคำสั่งจากมาตรฐานการติดตั้งชั้นวางในตลาดส่วนใหญ่

อุปกรณ์ป้องกันและความปลอดภัย

การติดตั้งชั้นวางที่ระบุอย่างครบถ้วนประกอบด้วยอุปกรณ์เสริมด้านความปลอดภัยหลากหลายประเภท: ตัวป้องกันเสาและตัวป้องกันบริเวณปลายทางเดินเพื่อดูดซับแรงกระแทกของรถยก ตัวเว้นระยะแถวเพื่อรักษาความกว้างของทางเดินจากด้านหลังไปด้านหลังให้สม่ำเสมอ แถบรองรับพาเลทหรือโครงลวดสำหรับขนาดพาเลทที่ไม่ได้มาตรฐาน หมุดนิรภัยบนตัวเชื่อมต่อลำแสง และป้ายแสดงน้ำหนักบรรทุกที่แสดงน้ำหนักบรรทุกสูงสุดที่อนุญาตต่อช่องและต่อระดับ ส่วนประกอบเหล่านี้จำเป็นสำหรับทั้งความปลอดภัยของโครงสร้างและการปฏิบัติตามกฎระเบียบ

ประเภทของระบบจัดวางพาเลท

ชั้นวางพาเลทไม่ใช่ผลิตภัณฑ์เดียว แต่เป็นตระกูลของระบบจัดเก็บข้อมูล ซึ่งแต่ละระบบได้รับการออกแบบทางวิศวกรรมให้มีความสมดุลที่แตกต่างกันในด้านความหนาแน่นในการจัดเก็บ การเลือกสรร ปริมาณงานของผลิตภัณฑ์ และความเข้ากันได้ของอุปกรณ์การจัดการ การเลือกประเภทที่เหมาะสมถือเป็นพื้นฐานของประสิทธิภาพของคลังสินค้า

การจัดวางพาเลทแบบเลือกสรร

คัดเลือก Racking เป็นประเภทที่ใช้กันทั่วไปทั่วโลก โดยมีลักษณะเฉพาะคือการจัดเก็บพาเลทแบบลึกเดี่ยวที่สามารถเข้าถึงตำแหน่งพาเลททุกตำแหน่งได้โดยตรงจากทางเดิน มันมี การคัดเลือก 100% — สามารถดึงพาเลทใดๆ ออกมาได้โดยไม่ต้องเคลื่อนย้ายอีกพาเลท — ทำให้เหมาะสำหรับการดำเนินงานที่มีจำนวน SKU สูง สินค้าคงคลังแบบผสม หรือข้อกำหนดการหมุนเวียนเข้าก่อนออกก่อน (FIFO) ความเรียบง่าย ความยืดหยุ่น และความเข้ากันได้กับรถยกถ่วงน้ำหนักและรถยกแบบเข้าถึงมาตรฐาน ทำให้ผลิตภัณฑ์นี้เป็นตัวเลือกเริ่มต้นสำหรับการใช้งานคลังสินค้าทั่วไปส่วนใหญ่

การดึงลึกสองเท่า

ชั้นวางแบบลึกสองชั้นจัดเก็บพาเลทได้ลึกสองตำแหน่งต่อเลน เข้าถึงได้จากทางเดินเดียวโดยใช้รถยกแบบลึกสองเท่า การกำหนดค่านี้จะเพิ่มความหนาแน่นของการจัดเก็บข้อมูลโดยประมาณ 30 ถึง 40% เมื่อเทียบกับชั้นวางแบบเลือกลึกชั้นเดียว โดยการลดจำนวนทางเดินที่ต้องการ โดยมีค่าใช้จ่ายในการเลือกที่ลดลง — พาเลทด้านหลังในแต่ละเลนจะสามารถเข้าถึงได้หลังจากถอดพาเลทด้านหน้าออกแล้วเท่านั้น เหมาะกับการดำเนินงานที่มีพาเลทหลายพาเลทที่มี SKU เดียวกันและมีปริมาณงานปานกลาง

ชั้นวางแบบ ไดรฟ์อิน และ Drive-Through

ชั้นวางแบบ Drive-in ช่วยให้รถยกสามารถขับเข้าไปในโครงสร้างชั้นวางได้โดยตรง เพื่อวางหรือดึงพาเลทบนรางนำทางแบบต่อเนื่อง เลนก็ได้ ลึก 5 ถึง 10 พาเลทขึ้นไป ทำให้เป็นตัวเลือกชั้นวางแบบคงที่ที่มีความหนาแน่นสูงสุดสำหรับการจัดเก็บผลิตภัณฑ์ที่เป็นเนื้อเดียวกันจำนวนมาก ชั้นวางแบบ Drive-in ทำงานบนพื้นฐานเข้าก่อน-ออกก่อน (ลิโฟ) (ช่องทางเข้าออกหนึ่งช่องต่อเลน) ในขณะที่ชั้นวางแบบ Drive-through มีช่องทางเข้าถึงที่ปลายทั้งสองของแต่ละช่องทาง ช่วยให้สามารถหมุน FIFO ได้ ระบบเหล่านี้มักใช้ในโรงงานห้องเย็นและโกดังอาหารขนาดใหญ่ซึ่งมี SKU จำนวนน้อยถูกจัดเก็บในปริมาณมาก

ที่ดึงกลับแบบกดกลับ

โดยทั่วไปแล้ว ชั้นวางแบบผลักกลับจะใช้ระบบรถเข็นและรางภายในแต่ละเลน ลึก 2 ถึง 5 พาเลท . เมื่อมีการโหลดพาเลทใหม่ มันจะผลักพาเลทที่มีอยู่กลับบนรถเข็นที่มีความลาดเอียง เมื่อพาเลทด้านหน้าถูกถอดออก พาเลทที่เหลือจะม้วนไปข้างหน้าภายใต้แรงโน้มถ่วง ระบบนี้ผสมผสานความหนาแน่นในการจัดเก็บที่เหมาะสมเข้ากับการเข้าถึงแบบ ลิโฟ จากหน้าเดียว โดยใช้รถยกขึ้นที่สูงมาตรฐานโดยไม่ต้องมีสิ่งที่แนบมาเป็นพิเศษ

การจัดวางพาเลทแบบไหล

การวางพาเลทแบบไหล (หรือการไหลของแรงโน้มถ่วง) ใช้ลูกกลิ้งหรือเลนล้อแบบเอียงซึ่งช่วยให้พาเลทไหลตามแรงโน้มถ่วงจากปลายโหลดไปยังหน้าหยิบ พาเลทจะถูกบรรทุกที่ด้านหลังและดึงมาจากด้านหน้า การหมุน FIFO ที่แท้จริงโดยอัตโนมัติ โดยไม่มีการแทรกแซงจากผู้ปฏิบัติงาน ระบบนี้มีประสิทธิภาพโดยเฉพาะอย่างยิ่งสำหรับสินค้าที่เน่าเสียง่าย เภสัชภัณฑ์ และผลิตภัณฑ์ที่มีข้อกำหนดการหมุนเวียนวันที่ที่เข้มงวด สามารถวางตำแหน่งพาเลทได้ลึกตั้งแต่ 10 ถึง 20 ตำแหน่ง ทำให้มีความหนาแน่นในการจัดเก็บที่สูงมาก

ชั้นวางเท้าแขน

ชั้นวางแบบคานยื่นใช้แขนแนวนอนยื่นออกมาจากเสากลางแทนที่จะเป็นช่องแบบปิดที่มีคาน ทำให้เหมาะสำหรับการจัดเก็บสิ่งของที่มีรูปทรงยาวและไม่สม่ำเสมอซึ่งไม่พอดีกับช่องของชั้นวางแบบทั่วไป รวมถึงไม้ เหล็กเส้น ท่อ เฟอร์นิเจอร์ และวัสดุที่เป็นแผ่น แม้ว่าจะไม่ใช่ระบบชั้นวางพาเลทตามความหมายทั่วไป แต่ก็เป็นส่วนเสริมที่สำคัญสำหรับการจัดเก็บพาเลทในศูนย์กระจายสินค้าและคลังสินค้าการผลิตหลายแห่ง

การจัดวางพาเลทแบบเคลื่อนที่

ชั้นวางแบบเคลื่อนที่จะติดตั้งช่องชั้นวางแบบเลือกมาตรฐานไว้บนฐานแบบใช้มอเตอร์ซึ่งจะเคลื่อนที่บนรางพื้น ทำให้การติดตั้งชั้นวางทั้งหมดเป็นบล็อกเดียวที่เคลื่อนที่ได้เมื่อไม่ได้ใช้งาน มีเพียงช่องทางเดินเดียวที่เปิดในแต่ละครั้ง โดยกำจัดช่องทางเดินทั้งหมดยกเว้นช่องทางเดียวออกจากแผนผังชั้น และเพิ่มความจุในการจัดเก็บด้วย มากถึง 80% เมื่อเทียบกับการดึงแบบเลือกสถิต ในบริเวณชั้นเดียวกัน ชั้นวางแบบเคลื่อนที่ถูกนำมาใช้กันอย่างแพร่หลายในการจัดเก็บถาวร ห้องเย็น และคลังสินค้าสินค้ามูลค่าสูง ซึ่งประสิทธิภาพของพื้นที่เป็นตัวกำหนดต้นทุนของระบบที่สูงขึ้น

การเปรียบเทียบประเภทการจัดเรียงพาเลท

ตารางด้านล่างสรุปลักษณะสำคัญของประเภทชั้นวางพาเลททั่วไปเพื่อเป็นแนวทางในการเลือกระบบตามลำดับความสำคัญในการปฏิบัติงาน

อุตสาหกรรมที่ต้องพึ่งพาการจัดเรียงพาเลท

ชั้นวางพาเลทเป็นเครื่องมือคลังสินค้าอเนกประสงค์ที่ใช้งานได้ในแทบทุกภาคส่วนของเศรษฐกิจยุคใหม่ ความสามารถในการปรับขนาดและการปรับตัวทำให้เหมาะสำหรับการดำเนินงานตั้งแต่ศูนย์กระจายสินค้าระดับภูมิภาคขนาดเล็กไปจนถึงศูนย์ปฏิบัติตามอัตโนมัติขนาดใหญ่ที่ครอบคลุมพื้นที่หลายแสนตารางเมตร

• การกระจายการค้าปลีกและอีคอมเมิร์ซ: สิ่งอำนวยความสะดวกที่มีปริมาณงานสูงพร้อม SKU นับพันรายการอาศัยชั้นวางแบบเลือกสรรสำหรับการเข้าถึงผลิตภัณฑ์ทุกชิ้นโดยตรง รองรับรอบการหยิบและเติมคำสั่งซื้อที่รวดเร็วซึ่งจำเป็นสำหรับรูปแบบการจัดส่งในวันถัดไปและในวันเดียวกัน
• อาหารและเครื่องดื่ม: คลังสินค้าอาหารโดยรอบ แช่เย็น และแช่แข็งใช้ชั้นวางพาเลทที่กำหนดค่าไว้สำหรับการหมุนเวียนแบบ FIFO เพื่อจัดการสินค้าคงคลังที่เน่าเสียง่าย สภาพแวดล้อมในห้องเย็นทำให้ประสิทธิภาพพื้นที่ของไดรฟ์อินหรือชั้นวางแบบไหลมีคุณค่าอย่างยิ่ง เนื่องจากการทำความเย็นพื้นที่ทางเดินที่ไม่ได้ใช้มีราคาแพง
• ยาและการดูแลสุขภาพ: ข้อกำหนดด้านกฎระเบียบที่เข้มงวดสำหรับการตรวจสอบย้อนกลับผลิตภัณฑ์และการหมุนเวียนวันที่ทำให้การไหลของพาเลทเป็นมาตรฐานในการจัดจำหน่ายยา การกำหนดค่าชั้นวางที่สะอาดและเข้าถึงได้ยังสนับสนุนการปฏิบัติตามมาตรฐาน Good Distribution Practice (GDP)
• ยานยนต์และการผลิต: คลังสินค้าส่วนประกอบที่รองรับสายการผลิตต้องการการเข้าถึงชิ้นส่วนและส่วนประกอบย่อยที่เชื่อถือได้และทันที ซึ่งมักจะอยู่ในโมเดล JIT (ทันเวลาพอดี) ชั้นวางแบบเลือกสรรพร้อมการกำหนดค่าทางเดินแคบช่วยเพิ่มขีดความสามารถสูงสุดภายในพื้นที่จำกัดของร้านค้าที่อยู่ติดกับโรงงาน
• โลจิสติกส์ของบุคคลที่สาม (3PL): ผู้ให้บริการโลจิสติกส์ตามสัญญาต้องการระบบแร็คที่ยืดหยุ่นซึ่งสามารถกำหนดค่าใหม่ได้เมื่อสัญญาของลูกค้าและกลุ่มผลิตภัณฑ์มีการเปลี่ยนแปลง ความสามารถในการปรับเปลี่ยนของชั้นวางแบบเลือกได้และความเข้ากันได้ในวงกว้างกับอุปกรณ์การจัดการที่แตกต่างกัน ทำให้เป็นตัวเลือกที่โดดเด่นสำหรับสิ่งอำนวยความสะดวก 3PL แบบหลายไคลเอนต์
• วัสดุก่อสร้างและอุปทานการก่อสร้าง: ผลิตภัณฑ์รูปแบบยาว เช่น ไม้ ท่อ และโครงต้องใช้ชั้นวางแบบคานยื่น ในขณะที่วัสดุที่บรรจุถุงหรือวางบนพาเลทจะใช้ชั้นวางแบบธรรมดา ผู้ค้าของผู้สร้างและผู้จัดจำหน่ายการก่อสร้างจำนวนมากใช้ระบบทั้งสองประเภทในโรงงานเดียวกัน

ปัจจัยสำคัญในการออกแบบและข้อมูลจำเพาะของแท่นวางสินค้า

การติดตั้งชั้นวางพาเลทเป็นระบบโครงสร้าง ไม่ใช่เฟอร์นิเจอร์ที่มีจำหน่ายทั่วไป ข้อกำหนดที่ถูกต้องจำเป็นต้องมีการวิเคราะห์อย่างเป็นระบบเกี่ยวกับสภาพแวดล้อมคลังสินค้า สินค้าที่จะจัดเก็บ และอุปกรณ์การจัดการที่จะใช้

ขนาดพาเลทและน้ำหนักบรรทุก

ขนาดของพาเลท โดยทั่วไปคือ 1,200 × 800 มม. (พาเลทยูโร) หรือ 1,200 × 1,000 มม. (พาเลทอุตสาหกรรม) เป็นตัวกำหนดความยาวลำแสงขั้นต่ำและความลึกของเฟรมที่ต้องการ ความสูงและน้ำหนักของพาเลทที่รับน้ำหนักจะกำหนดระยะห่างระดับลำแสงและคานและส่วนตั้งตรงที่ต้องใช้ในการรับน้ำหนัก น้ำหนักพาเลทโดยทั่วไปอยู่ในช่วงตั้งแต่ 500 กก. ถึง 1,500 กก ด้วยระบบแร็คกิ้งสำหรับงานหนักที่รับน้ำหนักได้มากกว่า 3,000 กิโลกรัมต่อตำแหน่งพาเลท

คลังสินค้าเคลียร์ความสูงและพื้นกำลังโหลด

ความสูงที่ชัดเจนที่มีอยู่ใต้สิ่งกีดขวางโครงสร้างต่ำสุด (คานหลังคา ท่อสปริงเกอร์ หรือไฟส่องสว่าง) จะเป็นตัวกำหนดความสูงสูงสุดของชั้นวาง การติดตั้งชั้นวางต้องรักษาระยะห่างขั้นต่ำระหว่างระดับลำแสงด้านบนและโครงสร้างอาคาร — โดยทั่วไป 500 มม. ถึง 1,000 มม เพื่อประสิทธิภาพในการดับไฟและแสงสว่าง แผ่นพื้นคลังสินค้าต้องได้รับการประเมินโดยวิศวกรโครงสร้างเพื่อยืนยันว่าสามารถรับน้ำหนักจุดที่กำหนดโดยแผ่นฐานชั้นวางภายใต้น้ำหนักเต็มได้

ความเข้ากันได้ของอุปกรณ์รถยกและการจัดการ

ความกว้างของทางเดินถูกกำหนดโดยตรงจากรัศมีวงเลี้ยวและความสูงของเสาของอุปกรณ์ขนย้าย รถยกถ่วงดุลแบบมาตรฐานจำเป็นต้องมีทางเดินในการทำงานของ 3,500 มม. ถึง 4,000 มม ในขณะที่รถยกทำงานบนทางเดินขนาด 2,700 มม. ถึง 3,200 มม. รถบรรทุกทางเดินแคบ (NA) และทางเดินแคบมาก (VNA) สามารถทำงานในทางเดินแคบได้ตั้งแต่ 1,800 มม. ถึง 2,200 มม. ซึ่งเพิ่มสัดส่วนพื้นที่พื้นสำหรับจัดเก็บมากกว่าการหมุนเวียนอย่างมีนัยสำคัญ ควรเลือกอุปกรณ์ขนย้ายร่วมกับการออกแบบระบบชั้นวาง (ไม่ใช่หลัง)

บูรณาการระบบความปลอดภัยจากอัคคีภัยและสปริงเกอร์

การติดตั้งชั้นวางพาเลทต้องเป็นไปตามกฎข้อบังคับด้านความปลอดภัยจากอัคคีภัย ซึ่งครอบคลุมถึงข้อกำหนดของสปริงเกอร์ในชั้นวาง การกำหนดพื้นที่ปล่องไฟระหว่างแถวชั้นวางแบบติดกัน และการจัดประเภทอันตรายจากไฟไหม้ของสินค้าที่จัดเก็บ ในเขตอำนาจศาลหลายแห่ง การวางที่สูงกว่าความสูงที่กำหนดต้องใช้หัวสปริงเกอร์ในชั้นวางที่ระดับกลาง และเค้าโครงของชั้นวางจะต้องมีพื้นที่ปล่องควันที่ชัดเจน — โดยทั่วไป ช่องว่างใส 75 ถึง 150 มม ระหว่างแถวของเฟรมจากหลังชนกัน — เพื่อให้ความร้อนและก๊าซลอยขึ้นสู่ระบบตรวจจับระดับหลังคาในกรณีที่เกิดเพลิงไหม้

ความสามารถในการรับน้ำหนักของแท่นวางสินค้า: วิธีการคำนวณ

ความสามารถในการรับน้ำหนักในชั้นวางพาเลทแสดงเป็นสามระดับ: ต่อตำแหน่งพาเลท (น้ำหนักสูงสุดที่พาเลทเดียวและน้ำหนักบรรทุกสามารถวางบนคานคู่เดียว) ต่อระดับคาน (น้ำหนักรวมบนตำแหน่งพาเลททั้งหมดบนคานคู่เดียว) และต่อเบย์ (น้ำหนักรวมบนระดับลำแสงทั้งหมดภายในช่องโครงตั้งตรงเดียว) การบรรทุกเกินระดับใดระดับหนึ่งในสามระดับนี้ถือเป็นความเสี่ยงด้านความปลอดภัยของโครงสร้างอย่างร้ายแรง และเป็นสาเหตุหลักของการพังทลายของคลังสินค้าทั่วโลก

ผู้ผลิตชั้นวางจะกำหนดความสามารถในการรับน้ำหนักผ่านการคำนวณทางวิศวกรรมและการทดสอบทางกายภาพตามมาตรฐาน เช่น EN 15512 (ยุโรป), RMI (อเมริกาเหนือ) หรือ AS 4084 (ออสเตรเลีย) ช่องรับน้ำหนักที่ติดตั้งไว้ทุกช่องจะต้องแสดงประกาศเกี่ยวกับน้ำหนักโดยระบุน้ำหนักบรรทุกสูงสุดที่อนุญาตต่อระดับลำแสงและต่อช่อง ประกาศเกี่ยวกับน้ำหนักบรรทุกเหล่านี้เป็นข้อกำหนดด้านความปลอดภัยบังคับ ภายใต้มาตรฐานการดึงระดับชาติและกฎระเบียบด้านความปลอดภัยในสถานที่ทำงานส่วนใหญ่

ปัจจัยที่ลดความสามารถในการรับน้ำหนักที่มีประสิทธิภาพของระบบชั้นวางให้ต่ำกว่าค่าสูงสุดตามทฤษฎี ได้แก่ ความเสียหายในแนวตรงจากการชนของรถยก หมุดนิรภัยที่ขั้วต่อลำแสงหายไป การตั้งค่าความสูงของลำแสงไม่ถูกต้อง และความล้มเหลวของพุกที่พื้น การตรวจสอบอย่างสม่ำเสมอและการซ่อมแซมส่วนประกอบที่เสียหายอย่างทันท่วงทีถือเป็นสิ่งสำคัญในการรักษาระบบให้มีความจุสูงสุด

ความปลอดภัยในการดึงพาเลท: การตรวจสอบ การบำรุงรักษา และการปฏิบัติตามข้อกำหนด

ชั้นวางพาเลทเป็นระบบโครงสร้างที่ต้องเผชิญกับความเครียดทางกลอย่างต่อเนื่องจากการบรรทุก การขนถ่าย และการสัมผัสกับรถยกโดยไม่ได้ตั้งใจ โปรแกรมการตรวจสอบและบำรุงรักษาเชิงรุกไม่ใช่ทางเลือก แต่เป็นข้อผูกมัดทางกฎหมายและความปลอดภัยในสภาพแวดล้อมการทำงานส่วนใหญ่

ช่วงเวลาการตรวจสอบปกติ

• การตรวจสอบด้วยสายตาทุกวัน: เจ้าหน้าที่คลังสินค้าควรรายงานความเสียหายที่มองเห็นได้ เช่น เสาโค้งงอ คานหลุด หมุดนิรภัยที่หายไป หรือตัวป้องกันเสาหลุด ให้หัวหน้างานทราบทันที
• การตรวจสอบเป็นเอกสารรายสัปดาห์: ผู้ตรวจสอบชั้นวางภายในองค์กรที่ได้รับการฝึกอบรมควรเดินสำรวจพื้นที่ชั้นวางทั้งหมดอย่างเป็นระบบ บันทึกความเสียหายโดยใช้ระบบรหัสสีมาตรฐาน (สีเขียว = ปลอดภัย สีเหลือง = ตรวจสอบ/ซ่อมแซมเร็วๆ นี้ สีแดง = ถอดออกจากบริการทันที)
• การตรวจสอบโดยผู้เชี่ยวชาญประจำปี: ผู้ตรวจสอบชั้นวางที่ผ่านการรับรอง (ได้รับการรับรองจาก SEMA ในสหราชอาณาจักร หรือมาตรฐานระดับชาติที่เทียบเท่า) ควรดำเนินการตรวจสอบการติดตั้งชั้นวางทั้งหมดโดยอิสระอย่างครอบคลุมอย่างน้อยปีละครั้ง โดยจัดทำรายงานเป็นลายลักษณ์อักษรและการดำเนินการแก้ไขที่แนะนำ

เกณฑ์ความเสียหายสำหรับคอลัมน์ตั้งตรง

รูปแบบความเสียหายที่พบบ่อยที่สุดของชั้นวางคือการเสียรูปของเสาตั้งตรงจากการกระแทกของรถยกที่ระดับพื้นดิน มาตรฐานชั้นวางส่วนใหญ่ระบุว่าเหล็กตรงที่มีการเสียรูปที่มองเห็นได้ (โค้งงอหรือโค้งงอ) เกิน 3 มม. ในความยาวเสา 300 มม ต้องถอดออกจากบริการทันทีและเปลี่ยนใหม่ก่อนนำอ่าวกลับคืนสู่การใช้งาน แม้แต่ผลกระทบเล็กน้อยที่เกิดขึ้นซ้ำๆ ก็สะสมความเสียหายจากความเมื่อยล้าซึ่งไม่สามารถมองเห็นได้ด้วยตาเปล่า ทำให้การตรวจสอบโดยมืออาชีพถือเป็นสิ่งสำคัญ

การจัดวางพาเลทและการใช้พื้นที่คลังสินค้า

ข้อโต้แย้งที่น่าสนใจที่สุดประการหนึ่งสำหรับการจัดเรียงพาเลทคือการปรับปรุงการใช้พื้นที่ที่สามารถวัดผลได้ ในคลังสินค้าทั่วไป อัตราส่วนของพื้นที่จัดเก็บต่อพื้นที่ทั้งหมด และสัดส่วนของปริมาณอาคารทั้งหมดที่ใช้งานจริงโดยสินค้าที่จัดเก็บ เป็นตัวชี้วัดสำคัญในการประเมินประสิทธิภาพของสิ่งอำนวยความสะดวก

คลังสินค้าที่ใช้เฉพาะบล็อกระดับพื้นวางซ้อนกันที่ความสูงปึกที่ปลอดภัยสูงสุด 2 พาเลทอาจมีความหนาแน่นในการจัดเก็บประมาณ 0.8 พาเลทต่อพื้นที่ตารางเมตร . การติดตั้งระบบ Selective Racking ขนาด 6 เมตร ในพื้นที่เดียวกัน โดยมีทางเดินรถยกมาตรฐานขนาด 2,700 มม. สามารถเพิ่มเป็น 2.5 ถึง 3.5 พาเลทต่อตารางเมตร — มากกว่าความจุการจัดเก็บที่มีประสิทธิภาพของอาคารถึงสามเท่าโดยไม่มีการเปลี่ยนแปลงพื้นที่ใดๆ

ระบบจัดเก็บและเรียกคืนข้อมูลอัตโนมัติแบบ High-bay (AS/RS) โดยใช้แร็คที่ความสูงไม่เกิน 40 เมตร พร้อมด้วยเครนยกซ้อนแบบหุ่นยนต์สามารถผลักดันความหนาแน่นของการจัดเก็บได้ 6 ถึง 10 พาเลทต่อตารางเมตรขึ้นไป ซึ่งแสดงถึงจุดสูงสุดของเทคโนโลยีการจัดเรียงพาเลทที่สามารถบรรลุผลสำเร็จเมื่อใช้ร่วมกับระบบอัตโนมัติของคลังสินค้า

การติดตั้งชั้นวางพาเลท: ขั้นตอนสำคัญ

การติดตั้งชั้นวางพาเลทเป็นโครงการที่มีโครงสร้างซึ่งต้องมีการวางแผนอย่างรอบคอบ การดำเนินการที่แม่นยำ และการตรวจสอบหลังการติดตั้งก่อนที่ระบบจะถูกโหลดและนำไปใช้งาน

1. การสำรวจสถานที่และการประเมินพื้น: วัดรอยเท้าคลังสินค้าที่มีอยู่ ยืนยันความสูงที่ชัดเจน แผนผังคอลัมน์และตำแหน่งสิ่งกีดขวาง และดำเนินการประเมินการรับน้ำหนักของพื้นจากวิศวกรโครงสร้าง
2. การออกแบบระบบและการวางแผนเค้าโครง: พัฒนาเค้าโครงที่ปรับขนาดโดยแสดงแถวชั้นวาง ความกว้างของทางเดิน เส้นทางทางออกฉุกเฉิน พื้นที่ปล่องควันเพื่อความปลอดภัยจากอัคคีภัย และเส้นทางหมุนเวียนของอุปกรณ์ในการจัดการ ยืนยันว่าข้อกำหนดของลำแสงและเฟรมตรงตามข้อกำหนดในการรับน้ำหนัก
3. การนำส่งส่วนประกอบและการจัดเตรียม: จัดส่งโครงตั้งตรง คาน แผ่นฐาน พุก และอุปกรณ์เสริมไปยังไซต์งาน จัดระเบียบส่วนประกอบต่างๆ ทีละช่องเพื่อลำดับการติดตั้งที่มีประสิทธิภาพ
4. การสร้างและการปรับระดับเฟรม: วางแผ่นฐานให้อยู่ในแผนผังพื้น ตั้งโครงตั้งตรง และตรวจสอบการวางแนวในแนวตั้ง ระดับพื้นที่แตกต่างกันเล็กน้อยสามารถทำได้โดยการส่องใต้แผ่นฐานก่อนทำการยึด
5. การยึดพื้น: เจาะและติดตั้งพุกพื้นเคมีหรือเครื่องกลตามความลึกฝังและค่าแรงบิดที่ระบุตามข้อกำหนดของวิศวกร อย่าเปลี่ยนประเภทพุกหรือข้ามพุก
6. การติดตั้งคานและการตั้งค่าความสูง: ติดตั้งคานที่ความสูงที่ถูกต้องสำหรับระดับพาเลทแรก เพื่อยืนยันว่าล็อคลำแสงหรือหมุดนิรภัยยึดแน่นอยู่ที่จุดเชื่อมต่อทุกจุด
7. อุปกรณ์เสริมเพื่อความปลอดภัยและประกาศเกี่ยวกับน้ำหนักบรรทุก: ติดตั้งตัวป้องกันเสา ตัวเว้นระยะแถว ตัวป้องกันที่ปลายทางเดิน และราวลวดหรือส่วนรองรับพาเลทที่จำเป็น แก้ไขการแจ้งเตือนการโหลดในแต่ละช่องก่อนที่ระบบจะเริ่มทำงาน
8. การตรวจสอบก่อนใช้งาน: ดำเนินการตรวจสอบก่อนการใช้งานอย่างเป็นทางการของการติดตั้งที่เสร็จสมบูรณ์กับแบบการออกแบบก่อนที่จะวางพาเลทใดๆ บนระบบ

การรวมระบบจัดเก็บพาเลทและคลังสินค้าอัตโนมัติ

ชั้นวางพาเลทสมัยใหม่ทำหน้าที่เป็นกรอบโครงสร้างภายในระบบอัตโนมัติของคลังสินค้ามากขึ้น ตัวชั้นวางไม่ได้เคลื่อนที่ แต่ระบบที่บรรทุกและดึงพาเลทออกมามีความซับซ้อนมากขึ้นเรื่อยๆ ตั้งแต่รถยกแบบแมนนวลไปจนถึงรถนำทางกึ่งอัตโนมัติ (AGV) และระบบจัดเก็บและดึงข้อมูลอัตโนมัติด้วยหุ่นยนต์เต็มรูปแบบ (AS/RS)

ระบบรถรับส่งอัตโนมัติ ใช้รถเข็นรับส่งที่ใช้พลังงานแบตเตอรี่ซึ่งเดินทางภายในช่องทางแร็คเพื่อวางและรับพาเลทโดยอัตโนมัติ ควบคุมโดยระบบการจัดการคลังสินค้า (WMS) ระบบเหล่านี้มีประสิทธิภาพโดยเฉพาะอย่างยิ่งในการกำหนดค่าแบบขับเคลื่อนที่มีความหนาแน่นสูง ทำให้ไม่จำเป็นต้องใช้รถยกเพื่อเข้าสู่โครงสร้างชั้นวางโดยสิ้นเชิง ซึ่งช่วยลดความเสี่ยงต่อความเสียหายของโครงสร้างและปรับปรุงปริมาณงานได้อย่างมาก

AS/RS สำหรับโหลดต่อหน่วย (เครนเรียงซ้อนอัตโนมัติ) ทำงานภายในทางเดินแคบมากในโครงสร้างชั้นวางสินค้าแบบอ่าวสูง โดยใช้เครนรางนำเพื่อให้บรรลุรอบเวลาของ การเคลื่อนย้ายพาเลท 60 ถึง 120 ครั้งต่อชั่วโมงต่อทางเดินของเครน . ระบบเหล่านี้เพิ่มทั้งความหนาแน่นในการจัดเก็บและความเร็วการรับส่งข้อมูล ทำให้เป็นโซลูชันที่ต้องการสำหรับการดำเนินการกระจายสินค้าขนาดใหญ่ ซึ่งต้นทุนที่ดินและค่าแรงมีความสำคัญ
